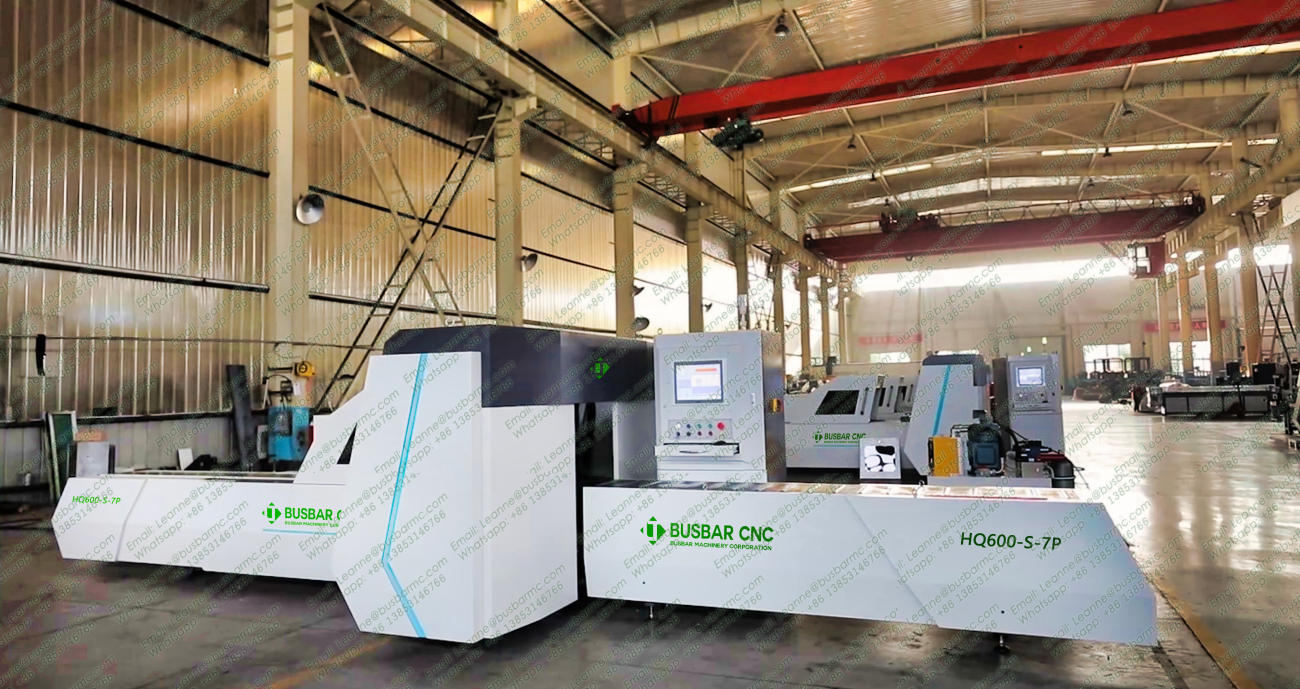

Produs: Fabricator de bare colectoare din cupru CNC
Serial：HQ600-SP
Funcția principală:
Forfecare, perforare, teșire și gofrare de mare viteză (toate varietățile de găuri rotunde, pătrate, la comandă și modele de fante) pentru bare colectoare din cupru și aluminiu, special adaptate pentru sectorul electric australian.
Caracteristici principale:
Acest înaltă performanțăMașină de prelucrare a barelor colectoareeste specializata in fabricarea de conductori din cupru si aluminiu pentru tablouri de inalta si joasa tensiune. Oferă eficiență superioară, consum redus de energie și precizie milimetrică într-un design industrial modern și ușor de utilizat.
Dispunând de principii unice de procesare și un sistem de cilindru hidraulic patentat, această mașină oferă o capacitate zilnică masivă de câteva tone, ceea ce o face alegerea principală pentru atelierele profesionale de bare colectoare din Australia.
Sistemul permite prinderea unică a barelor lungi, automatizând complet secvența de perforare și forfecare fără intervenție manuală prin comutarea automată inteligentă a clemei. Include bancuri de matrițe în linie cu 7/8 perforare și 1 forfecare; Funcționalitatea de reliefare este disponibilă standard.
Unitatea de forfecare utilizează un mecanism de foarfecă pentru gard viu cu un singur pol, asigurând zero deșeuri de material și margini perfect curate după fiecare tăiere.

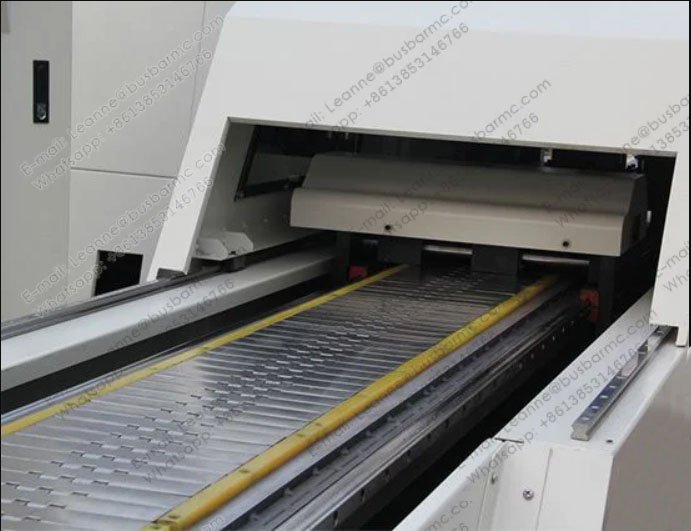

Hardware-ul cuprinde o masă de alimentare grea, bază de matriță de înaltă stabilitate, sistem de transport de precizie, unitate de control servo de calitate germană și un sistem de proiectare asistent integrat pentru o funcționare stabilă și fiabilă.
Echipat cu o interfață de utilizator personalizată și software-ul nostru auto-dezvoltat de procesare a barelor colectoare BMC, sistemul oferă monitorizare în timp real și diagnosticare avansată a programelor.
Baza matriței, turnată din fontă ductilă premium, oferă o rezistență excepțională la uzură, garantând concentricitatea și alinierea pe termen lung a tuturor matrițelor de perforare.
Parametri tehnici (Standard Metric Australian)
| Parametru | HQ400-S-7P/8P | HQ600-S-7P/8P |
|---|---|---|
| Presiune nominală | 400KN | 600KN |
| Dimensiunea maximă de procesare | 12×160 mm | 15×200 mm |
| Raza de perforare | Φ4.3-25mm | Φ4.3-35mm |
| Număr maxim de matrițe | 8 perforare / 1 forfecare / 1 relief | 7 poanson + 1 relief / 1 forfecare |
| Axa X Express | 2000 mm | 2000 mm |
| Viteza de poziționare pe axa X | 60 m/min | 75 m/min |
| Călătorie expresă pe axa Y | 860 mm | 960 mm |
| Viteza de poziționare a axei Y | 35 m/min | 35 m/min |
| Călătorie expresă pe axa Z | 2000 mm | 310 mm |
| Viteza de poziționare a axei Z | 35 m/min | 35 m/min |
| Precizie de perforare | ±0,2 mm | ±0,2 mm |
| Precizia poziționării | 0,10/500 mm | 0,10/500 mm |
| Viteza de perforare | de 100 de ori/min | 120-150 ori/min |
| Numărul de axe de control | 6 axe | 6 axe |
| Dimensiuni mașină (L×L×H) | 10500×2750×1700mm | 10500×2900×1800mm |
Opțiuni de componente premium pentru industria australiană
| Componentă | Configurație standard | Configurare Premium |
|---|---|---|
| Motor principal de acționare | iulie | ABB (Elveția) |
| Unitate de pompare hidraulică | Taiwan Hydromax | Albert american |
| Supape hidraulice | Taiwan Litand | German Rexroth |
| Ghiduri liniare și șuruburi | HIWIN / TBI / PMI | HIWIN / TBI / PMI |
| Sistem Servo Drive | Exton | German Rexroth |
| HMI / PC industrial | Taiwan PanelMaster (tactil) | Beijing Qiyang |
Accesorii standard:
Inclus: 8 seturi de matrițe de perforare de precizie, 1 lamă de forfecare premium, 1 set cuprinzător de instrumente de întreținere și manuale detaliate ale operatorului cu certificate de conformitate australiene.
Demonstrație video: Fabricarea de bare colectoare de mare viteză în acțiune
Centrul de procesare a barelor colectoare CNC HQ600-S-7P — Întrebări frecvente din Australia
Î1: Ce materiale sunt compatibile cu HQ600-S-7P pentru piața australiană?
R: Mașina este construită special pentru a procesa bare colectoare din cupru și aluminiu de înaltă conductivitate, esențiale pentru Australia.Fabricare tablouri de distribuție și tablouri de distribuție, precum și dulapuri de control minier și industrial.
Î2: Care sunt capacitățile maxime de procesare ale mașinii?
R: Dimensiunea maximă a materialului este de 6000 × 200 × 15 mm. Se descurcă cu ușurință cu grosimi de bare de până la 15 mm și lățimi de până la 200 mm.
Î3: Cum sunt configurate sculele pentru fabricarea în mai multe etape?
R: HQ600-S-7P dispune de un banc de matrițe în linie cu coloană dreaptă cu 7 stații de perforare, 1 stație de forfecare și 1 stație de gofrare, permițând fabricarea completă într-o singură trecere.
Î4: Ce sisteme de acționare și hidraulice alimentează unitatea?
R: Sistemul furnizează 600 kN de forță hidraulică, alimentat de motoare ABB de înaltă eficiență (inginerie elvețiană) care asigură fiabilitatea în climatul aspru din Australia.
Î5: Ce sisteme de control guvernează mișcarea pe 6 axe?
R: Utilizăm sistemul de control german Beckhoff asociat cu servomotorizările germane Rexroth pentru o precizie de poziționare ultra-preciză, în buclă închisă, pe toate cele 6 axe.
Î6: La ce precizie mă pot aștepta pentru proiectele mele de centrală?
R: Precizia axelor X și Y este de 0,10 mm la 500 mm, cu intervale de cursă de X: 2000 mm, Y: 960 mm și Z: 310 mm, perfectă pentru proiecte complexe conforme cu AS/NZS.
Î7: Care sunt vitezele operaționale ale poansonului și forfecarea?
R: Sub sarcină, axa X se poziţionează la 75 m/min. Vitezele de lucru ajung până la 40 m/min, cu frecvențe de perforare de 120-150 de lovituri pe minut.
Î8: Care este amprenta acestei stații de lucru industriale?
R: Dimensiunile complete sunt 10.500 × 2.750 × 1.800 mm cu o greutate totală a mașinii de 6.700 kg, proiectată pentru medii industriale grele.
Î9: Suportă integrarea CAD/CAM pentru birourile moderne de desenare?
R: Da, este pe deplin compatibil cu software-ul internațional CAD/CAM, permițând inginerilor australieni să importe direct modele pentru producția automată.
Î10: Cum pot rezerva o demonstrație sau să obțin un preț local?
R: Pentru cele mai recente prețuri din Australia, termene de livrare și asistență locală, vă rugăm să contactați echipa noastră regională de vânzări. Oferim demonstrații video și instruire la fața locului pentru toți clienții australieni.
